تحليل كمية القفل والأنواع في هيكل المركبات الكهربائية

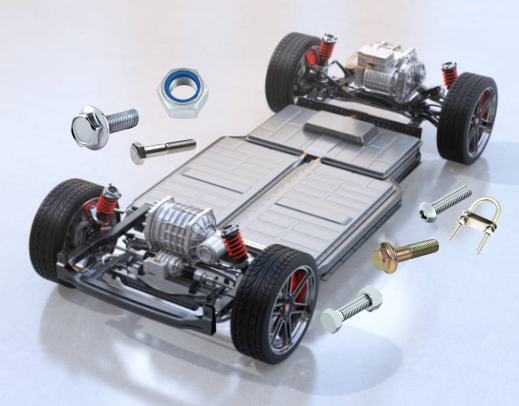

يتطلب هيكل مركبة كهربائية نموذجية (EV) السحابات 300-500 اعتمادًا على نوع السيارة (على سبيل المثال ، سيدان مضغوط مقابل سيارات الدفع الرباعي المتوسطة الحجم) وتعقيد التصميم. فيما يلي انهيار مفصل للمكونات الرئيسية وأنواع/كميات السحابة الخاصة بها:

1. اتصال الإطار الفرعي إلى الجسم

كمية : 80-120 السحابات
الأنواع الأولية :
- مسامير شفة عالية القوة (ISO 4162) : M10-M14 ، الصف 10.9 ، لاتصالات الجسم الفرعي الصلبة (على سبيل المثال ، Tesla Model 3 يستخدم 92 مسامير).
- المكسرات قفل الذات (DIN 985) : مقترنة بمسامير شفة لمنع الاهتزاز.
- المسامير الهيكلية (EN 15048) : اتصالات الألومنيوم خفيفة الوزن (حوالي 15 ٪ من المجموع).

2. نظام التعليق

كمية : 120-180 السحابات
المكونات الحرجة :
- السيطرة على مفاصل الذراع إلى المفاصل : M12 - M16 براغي (ISO 4017 الصف 10.9) ، ~ 30-40 لكل جانب تعليق.
- يتصاعد امتصاص الصدمات : M10 مسامير عالية القوة غسالات مضادة للوسيخ (DIN 6798) ، 4 لكل صدمة.
- بطانات شريط الاستقرار : M8 براغي الفولاذ المقاوم للصدأ (A2-70) ، طلاء مقاوم للتآكل.

3. تصاعد إطار البطارية إلى الشاس

كمية : 60-100 السحابات
الأنواع :
- براغي حزمة البطارية (ISO 7380) : M10-M12 سبيكة التيتانيوم أو الصلب المطلي بالزنك ، قوة الشد ≥1000 ميجا باسكال (على سبيل المثال ، تستخدم بطارية شفرة BYD 78 براغي).
- Nylon-Inserc Lock Nuts (JIS B 1181) : منع النزوح الناجم عن الاهتزاز.

4. نظام الكبح

كمية : 40-60 السحابات
التطبيقات الرئيسية :
- مسامير تصاعد الفرجار (ASME B18.2.3.9M) : M8 - M10 ، الصف 12.9 ، 4 لكل الفرجار.
- دبابيس تحديد موقع دوار الفرامل (DIN 7) : تحمل الدقة (± 0.02 مم) لمنع التآكل غير المتكافئ.

5. تجميع المحرك والمخفض

كمية : 50-80 السحابات
السحابات الأساسية :
- براغي شفة السيارات (ISO 4014) : M12-M14 ، الصف 10.9 ، طبقة الدباسي (مقاومة للحرارة ≥300 درجة مئوية).
- مسامير الإسكان المخفض (DIN 6914) : M10 - M12 ، تحمل عزم الدوران المسبق ± 3 ٪.

6. المكونات المساعدة (الأنابيب/الأسلاك)

كمية : 30-50 السحابات
الأنواع :
- u-bolts (GB/T 880) : تأمين خطوط الأسلاك عالية الجهد وخطوط التبريد.
- مقاطع بلاستيكية : التجميع السريع للأجزاء غير الهيكلية (حوالي 20 ٪ من المجموع).

عنصر	كمية قفل	المعايير الأساسية	متطلبات المواد/العملية
الإطار الفرعي إلى الجسم	80-120	ISO 4162 ، DIN 985	الصف 10.9 الصلب ، طبقة الدباسي
تعليق	120-180	ISO 4017 ، DIN 6798	A2-70 من الفولاذ المقاوم للصدأ ، رذاذ الملح ≥720H
إطار البطارية	60-100	ISO 7380 ، JIS B 1181	الصلب المطلي بالوزنك/الزنك ، الشد ≥1000 ميجا باسكال
نظام الكبح	40-60	ASME B18.2.3.9m ، DIN 7	الصف 12.9 الصلب ، الفوسفات
محرك القيادة	50-80	ISO 4014 ، DIN 6914	درجات الحرارة العالية ، عزم الدوران ± 3 ٪
المكونات المساعدة	30-50	GB/T 880 ، مقاطع بلاستيكية	304 الفولاذ المقاوم للصدأ/PA66 بلاستيك هندسي
