مقارنة DIN 6921 و GB/T 16674 سداسي شفة البراغي-التثبيت-التسلسل القابلية للتأثر ، المخزون الحالي

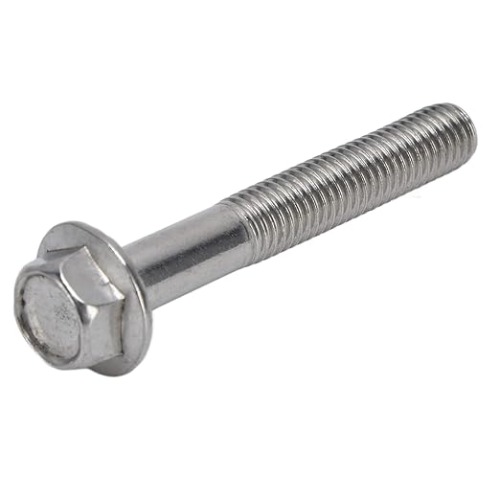

تُعد مسامير السداسي ذات الحواف هي السحابات الحرجة المستخدمة على نطاق واسع في العديد من الصناعات ، مما يوفر سطحًا أكبر تحت الرأس مقارنةً بمسامير سداسية قياسية ، وبالتالي التخلص من الحاجة إلى غسالة منفصلة في العديد من التطبيقات. هناك معايير شائعة تحكم هؤلاء السحابات هما القياسية الألمانية DIN 6921 والمعيار الوطني الصيني GB/T 16674. في حين أن كلا من البراغي من نوع مماثل ، فإن فهم متطلباتهما المحددة أمر ضروري للتطبيق المناسب والمصادر.

نظرة عامة على المعايير

  • DIN 6921: مسدس مسدس مع شفة: يحدد هذا المعيار خصائص مسامير سداسي مع خيوط متري وشفة دائرية تحت الرأس. إنه المعيار الألماني الذي شهد استخدامه على نطاق واسع على نطاق واسع ، وخاصة في سياقات الهندسة الأوروبية.

  • GB/T 16674: مسامير مسدس مع شفة: هذا هو المعيار الوطني الصيني لبراغي السداسي مع شفة. مثل العديد من معايير GB الحديثة ، غالبًا ما يتم تنسيق GB/T 16674 مع المعايير الدولية ، بهدف التوافق مع الممارسات العالمية ، مما يشير بشكل متكرر إلى معايير ISO (على الرغم من أن مستويات التنسيق المحددة قد تختلف). هذا هو المعيار الأساسي لهذا النوع من الترباس داخل الصين.


مقارنة المعلمة الأبعاد

في حين أن كلا المعيارين يصفان نفس النوع من الترباس ، يمكن أن يكون هناك اختلافات دقيقة في الأبعاد المحددة والتفاوتات. تشمل الأبعاد الرئيسية التي يجب مراعاتها:

  1. حجم الموضوع وملعبه: يغطي كلا المعيارين المواضيع القياسية القياسية (على سبيل المثال ، M5 ، M6 ، M8 ، M10 ، إلخ) مع الملاعب المقابلة. بالنسبة للأحجام الشائعة ، تكون أبعاد الخيط الاسمية متطابقة بشكل عام ، وتلتصق بمعايير الخيوط المترية الأساسية (مثل ISO 262).

  2. عبر الشقق (حجم المفتاح): عادةً ما يتم توحيد البعد عبر شقق Hexagon ، والذي يحدد حجم مفتاح الربط المطلوب ، لأحجام الخيط المعطى وغالبًا ما يكون هو نفسه بين المعيارين ، مما يعكس الاتفاقات الدولية (مثل ISO 4162 أو ما شابه ذلك).

  3. ارتفاع الرأس: يمكن أن يكون الارتفاع الإجمالي لرأس الترباس (باستثناء الحافة) متشابهًا بين DIN 6921 و GB/T 16674 للأحجام المقابلة ، ولكن قد توجد اختلافات في التحمل أو قيم الارتفاع المحددة لنطاقات معينة.

  4. قطر الحافة: قطر الحافة المتكاملة هو بعد حاسم يؤثر على مساحة سطح المحمل. على الرغم من أنها قابلة للمقارنة في كثير من الأحيان ، فقد تكون هناك اختلافات طفيفة في أقطار الحافة المحددة أو التحمل بين المعيارين ، وخاصة بالنسبة لأحجام الترباس الأكبر.

  5. سمك الحافة والشكل: يمكن في بعض الأحيان العثور على الاختلافات في الحد الأدنى/الحد الأقصى لسماكة الحافة أو المظهر الجانبي الدقيق لحافة الحافة (على سبيل المثال ، الشطب أو نصف القطر).

  6. طول الترباس: يغطي كلا المعيارين مجموعة من أطوال الترباس القياسية لكل حجم مؤشر ترابط. قد تختلف الأطوال القياسية المتاحة قليلاً بين مواصفات المعيارين.

  7. التسامح: حتى لو كانت الأبعاد الاسمية هي نفسها ، فإن التحمل (الاختلافات المسموح بها) للأبعاد مثل ارتفاع الرأس أو قطر الحافة أو قطر البصر في الخيط يمكن أن تختلف ، مما يؤثر على إمكانية التبادل في التطبيقات الدقيقة.


باختصار فيما يتعلق بالأبعاد: بالنسبة للعديد من الأحجام الشائعة وفي التطبيقات غير الحرجة ، غالبًا ما تكون الأبعاد الرئيسية (الخيط ، عبر الشقق) متشابهة جدًا أو متطابقة. لكن، تتطلب التطبيقات الهامة التحقق الدقيق لجميع الأبعاد المحددة والتحملات ومواصفات المواد كما هو موضح في المستندات القياسية الحالية المعنية.


تقييم القابلية للاستبدال

هل يمكن استبدال الترباس DIN 6921 بسبخ GB/T 16674 والعكس بالعكس؟

  • إمكانية استبدال: نظرًا للتشابه الأساسي في التصميم وغالبًا ما تكون المراسلات الإغلاق في الأبعاد الاسمية الرئيسية (خاصة حجم الخيط وعبر الشقق) و DIN 6921 و GB/T 16674 براغي غالبًا ما يعتبر بديلاً عن العديد من تطبيقات التثبيت للأغراض العامة أو غير الحرجة. إذا استوعب ثقب التجويف الخيط ، فإن عبر الشقق يطابق الأداة ، وتوفر الحافة منطقة تحمل كافية لمتطلبات المفصل ، والاستبدال قد كن مقبولًا.

  • القيود والمخاطر:

    • مكدس التسامح: يمكن أن تؤدي الاختلافات الطفيفة في التحمل إلى قضايا في التجمعات ذات التصاريح الضيقة أو النوبات الحرجة.

    • توزيع الحمل: قد تؤثر الاختلافات في قطر الحافة أو السماكة على توزيع قوة التثبيت ، وهو أمر بالغ الأهمية في التطبيقات المعرضة للاهتزاز أو الاهتزاز.

    • الدرجات المادية ودروس القوة: في حين أن كلا المعيارين يغطيان فئات القوة المختلفة (على سبيل المثال ، 8.8 ، 10.9) ، فإن التراكيب المادية المحددة أو متطلبات الاختبار أو اتفاقيات العلامات قد يكون لها اختلافات دقيقة على النحو المحدد في معايير الحكم الخاصة بها.

    • التطبيق الأهمية: بالنسبة للتطبيقات التي يمكن أن تؤدي فيها الفشل إلى مخاطر سلامة كبيرة ، أو التسوية الهيكلية ، أو التكاليف العالية (على سبيل المثال ، أنظمة سلامة السيارات ، ومفاصل الآلات الحرجة) ، فإن الالتزام الصارم بالمعيار المحدد (DIN 6921 أو GB/T 16674) أمر بالغ الأهمية. الاستبدال غير موصى به دون التحقق من صحة الهندسة الشاملة والموافقة.


خاتمة بشأن الإحلال: في حين أنه ممكن في كثير من الأحيان في أدوار أقل تطلبًا بسبب أوجه التشابه الأبعاد ، فإن الاستبدال هو ليس بديلاً مضمونًا فرديًا . قم دائمًا بتقييم المتطلبات المحددة للتطبيق ، وللاستخدامات الحرجة ، استشر المعايير الرسمية أو طلب نصيحة هندسية خبراء قبل استبدال واحد للآخر.

سيناريوهات التطبيق النموذجية

كل من DIN 6921 و GB/T 16674 مسامير سداسية محفورة هي مثبتات متعددة الاستخدامات تستخدم في مجموعة واسعة من التطبيقات حيث هناك حاجة إلى مفصل آمن مع سطح محمل متكامل. تشمل السيناريوهات الشائعة:

  • اتصالات الهيكل العام: تستخدم للتوصيلات العامة على الأطر الفرعية ، والأعضاء المتقاطعة ، وتركيبات المحرك ، ومكونات التعليق ، والعناصر الهيكلية الأخرى داخل مجموعات هيكل المركبات. يساعد الحافة المتكاملة على توزيع الأحمال بشكل فعال على أسطح يحتمل أن تكون غير متساوية أو أكثر ليونة.

  • الآلات والمعدات: تثبيت مكونات في أنواع مختلفة من الآلات والمعدات الصناعية والآلات الزراعية ومعدات البناء ، حيث تكون هناك حاجة إلى مفاصل قوية وموثوقة.

  • التجميعات الفرعية للسيارات: تستخدم في العديد من التجميعات الفرعية للسيارات خارج الهيكل الرئيسي ، بما في ذلك أنظمة العادم ، وتصاعد المقاعد ، والتقامات ، وأكثر من ذلك.

  • الإلكترونيات والتجهيزات الكهربائية: تثبيت أجهزة الاستشعار ، وحدات التحكم ، وأقواس تسخير الأسلاك ، وصناديق الوصلات ، ونقاط الأرض ، والمكونات الكهربائية والإلكترونية الأخرى للهياكل أو العبوات. يساعد الحافة في منع تلف العلب المكونة ويوفر سطحًا مستقرًا.

  • تصنيع المعادن: الانضمام إلى الصفائح المعدنية أو الملامح الهيكلية في أعمال التصنيع العامة.

  • الأجهزة: تستخدم في مختلف الأجهزة المنزلية والصناعية للتثبيت الهيكلي.

خاتمة

معايير DIN 6921 و GB/T 16674 ، تحدد كلاهما مسامير سداسية ذات حافة متشابهة هيكليًا وأبعادًا في العديد من الجوانب الرئيسية ، مما يسهل استخدامهما المشترك عبر مناطق التصنيع المختلفة. في حين أن القابلية البديلة في كثير من الأحيان في التطبيقات العامة ، فإن الاختلافات المحتملة في التحمل ، والأبعاد المحددة ، ومتطلبات المواد تعني أن الالتزام الصارم بالمعايير المحددة أمر بالغ الأهمية للتطبيقات الحرجة. يتيح فهم متطلبات كل معيار للمصنعين والمهندسين اختيار القفل المناسب ، وضمان الأداء والسلامة والامتثال.

نوصيك أيضًا بقراءة:

https://www.zjzrqc.com/contact/


https://www.zjzrqc.com


https://www.zjzrqc.com


آخر مخزون لـ DIN 6921 HEX HLANGE BOLT

اسم المنتج المواصفات مادة درجة المعالجة السطحية سمك الفيلم وقت رذاذ الملح كمية المخزون (ك) التغليف (k/box)
DIN 6921 GB/T16674.1 HEX HIX FLANGE BOLT M16*90-12.9 35Crmo 12.9 Dacromet ≥8μm 480H 69 180
DIN 6921 GB/T16674.2 HEX HEX FLANGE BOLT M8*14 35k 8.8 مطلي بالزنك ≥8μm 72H 7200 500
DIN 6921 GB/T16674.3 HEX FLAGE BOLT M8*40-10.9 40CR 10.9 مطلي بالزنك ≥8μm 72H 200 200
DIN 6921 GB/T16674.4 HEX FLAGE BOLT M8*45 35k 8.8 مطلي بالزنك ≥8μm 72H 2،858 200
DIN 6921 GB/T16674.5 HEX HIX FLANGE BOLT M8*50-10.9 40CR 10.9 مطلي بالزنك ≥8μm 72H 686 200
DIN 6921 GB/T16674.6 HEX HIX FLANGE BOLT M8*70 35k 8.8 مطلي بالزنك ≥8μm 72H 100 200
DIN 6921 GB/T16674.7 HEX HIX FLANGE BOLT M8*90 35k 8.8 Dacromet ≥8μm 480H 2،255 600
DIN 6921 GB/T16674.8 HEX HIX FLANGE BOLT M8*90-10.9 40CR 10.9 Dacromet ≥8μm 480H 600 100
DIN 6921 GB/T16674.9 HEX HIX FLANGE BOLT M10*125 35k 8.8 مطلي بالزنك ≥8μm 72H 350 100
DIN 6921 GB/T16674.10 HEX HIX FLAGE BOLT M10*14 35k 8.8 مطلي بالزنك ≥8μm 72H 1200 1200
DIN 6921 GB/T16674.11 HEX FLAGE BOLT M10*16-10.9 40CR 10.9 Dacromet ≥8μm 480H 2400 1200
DIN 6921 GB/T16674.12 HEX FLANG BOLT M10*45 35k 8.8 Dacromet ≥8μm 480H 6300 700
DIN 6921 GB/T16674.13 HEX FLAGE BOLT M10*45-10.9 40CR 10.9 لون عادي 13،635 700
DIN 6921 GB/T16674.14 HEX FLAGE BOLT M10*45-12.9 35Crmo 12.9 Dacromet ≥8μm 480H 6000 600
DIN 6921 GB/T16674.15 HEX FLAGE BOLT M10*50-8.8 35k 8.8 Dacromet ≥8μm 480H 180 700
DIN 6921 GB/T16674.16 HEX FLAGE BOLT M10*55 35k 8.8 Dacromet ≥8μm 480H 4،055 600
DIN 6921 GB/T16674.17 HEX FLAGE BOLT M10*60 35k 8.8 Dacromet ≥8μm 480H 1716 110
DIN 6921 GB/T16674.18 HEX FLAGE BOLT M10*60-10.9 40CR 10.9 أكسيد الأسود 10200 600
DIN 6921 GB/T16674.19 HEX FLANGE BOLT M10*70-10.9 40CR 10.9 Dacromet ≥8μm 480H 1،350 600
DIN 6921 GB/T16674.20 HEX HIX FLAGE BOLT M10*85 35k 8.8 Dacromet ≥8μm 480H 7600 400
DIN 6921 GB/T16674.21 HEX FLAGE BOLT M10*90 35k 8.8 مطلي بالزنك ≥8μm 72H 400 100
DIN 6921 GB/T16674.22 HEX FLAGE BOLT M10*95 35k 8.8 Dacromet ≥8μm 480H 3600 400
DIN 6921 GB/T16674.23 HEX FLAGE BOLT M10*95-10.9 40CR 10.9 Dacromet ≥8μm 480H 314 314
DIN 6921 GB/T16674.24 HEX FLAGE BOLT M12*100-10.9 40CR 10.9 Dacromet ≥8μm 480H 9،170 240
DIN 6921 GB/T16674.25 HEX FLANG BOLT M12*110 35k 8.8 Dacromet ≥8μm 480H 2727 240
DIN 6921 GB/T16674.26 HEX FLAGE BOLT M12*110-10.9 级 40CR 10.9 مطلي بالزنك ≥8μm 72H 16 100
DIN 6921 GB/T16674.27 HEX FLANG BOLT M12*25 35k 8.8 Dacromet ≥8μm 480H 4663 600
DIN 6921 GB/T16674.28 HEX FLAGE BOLT M12*40 35k 8.8 Dacromet ≥8μm 480H 2800 400
DIN 6921 GB/T16674.29 HEX FLANG BOLT M12*55-10.9 40CR 10.9 Dacromet ≥8μm 480H 6،134 400
DIN 6921 GB/T16674.30 HEX FLAGE BOLT M12*55-8.8 35k 8.8 مطلي بالزنك ≥8μm 72H 50 400
DIN 6921 GB/T16674.31 HEX FLANG BOLT M12*70 35k 8.8 مطلي بالزنك ≥8μm 72H 3،150 350
DIN 6921 GB/T16674.32 HEX FLAGE BOLT M12*75 35k 8.8 Dacromet ≥8μm 480H 810 300
DIN 6921 GB/T16674.33 HEX FLANG BOLT M12*85 35k 8.8 Dacromet ≥8μm 480H 1774 276
DIN 6921 GB/T16674.34 HEX FLAGE BOLT M6*10 35k 8.8 Dacromet ≥8μm 480H 2500 4000
DIN 6921 GB/T16674.35 HEX FLAGE BOLT M6*16-10.9 40CR 10.9 مطلي بالزنك ≥8μm 72H 56000 4000
DIN 6921 GB/T16674.36 HEX FLAGE BOLT M6*16-8.8 35k 8.8 مطلي بالزنك ≥8μm 72H 59200 4000
DIN 6921 GB/T16674.37 HEX FLAGE BOLT M6*55 35k 8.8 Dacromet ≥8μm 480H 3600 1800
DIN 6921 GB/T16674.38 HEX FLANG BOLT M14*55-10.9 40CR 10.9 مطلي بالزنك ≥8μm 72H 4،080 240
DIN 6921 GB/T16674.39 HEX FLAGE BOLT M14*65-10.9 40CR 10.9 مطلي بالزنك ≥8μm 72H 1،120 280
DIN 6921 GB/T16674.40 HEX FLANG BOLT M16*100-10.9 40CR 10.9 Dacromet ≥8μm 480H 2800 140
DIN 6921 GB/T16674.41 HEX FLANG BOLT M16*115-10.9 40CR 10.9 مطلي بالزنك ≥8μm 72H 5،320 140
DIN 6921 GB/T16674.42 HEX FLAGE BOLT M16*125-10.9 40CR 10.9 مطلي بالزنك ≥8μm 72H 700 100
DIN 6921 GB/T16674.43 HEX FLAGE BOLT M16*150-10.9 40CR 10.9 مطلي بالزنك ≥8μm 72H 720 90
DIN 6921 GB/T16674.44 HEX FLAGE BOLT M16*180-10.9 40CR 10.9 مطلي بالزنك ≥8μm 72H 705 120
DIN 6921 GB/T16674.45 HEX FLAGE BOLT M16*200-10.9 40CR 10.9 مطلي بالزنك ≥8μm 72H 1565 120
DIN 6921 GB/T16674.46 HEX FLAGE BOLT M16*25 35k 8.8 Dacromet ≥8μm 480H 10،985 400
DIN 6921 GB/T16674.47 HEX FLAGE BOLT M16*265-12.9 35Crmo 12.9 أكسيد الأسود 265 60
DIN 6921 GB/T16674.48 HEX FLAGE BOLT M16*65-10.9 40CR 10.9 Dacromet ≥8μm 480H 1،819 60
DIN 6921 GB/T16674.49 HEX HIX FLANGE BOLT M10 1.25 50-10.9 40CR 10.9 مطلي بالزنك ≥8μm 72H 1400 700
DIN 6921 GB/T16674.50 HEX HIX FLAGE BOLT M10 1.25 90-10.9 40CR 10.9 مطلي بالزنك ≥8μm 72H 5600 400
DIN 6921 GB/T16674.51 HEX FLAGE BOLT M10 1.25 95-10.9 40CR 10.9 مطلي بالزنك ≥8μm 72H 1،050 350
DIN 6921 GB/T16674.52 HEX FLAGE BOLT M12 1.25 25 35k 8.8 مطلي بالزنك ≥8μm 72H 14600 600
DIN 6921 GB/T16674.53 HEX FLAGE BOLT M12 1.25 30-10.9 40CR 10.9 مطلي بالزنك ≥8μm 72H 1400 1200
DIN 6921 GB/T16674.54 HEX FLAGE BOLT M12 1.25 35-10.9 40CR 10.9 مطلي بالزنك ≥8μm 72H 29،730 500
DIN 6921 GB/T16674.55 HEX FLANG BOLT M12 1.25 50-10.9 40CR 10.9 أكسيد الأسود 50 400
DIN 6921 GB/T16674.56 HEX FLANG BOLT M12 1.25 55-10.9 40CR 10.9 مطلي بالزنك ≥8μm 72H 6،184 500
DIN 6921 GB/T16674.57 HEX FLANG BOLT M12 1.25 90-10.9 40CR 10.9 مطلي بالزنك ≥8μm 72H 2400 240
DIN 6921 GB/T16674.58 HEX HIX FLANGE BOLT M12 1.5 55-10.9 40CR 10.9 مطلي بالزنك ≥8μm 72H 400 400
DIN 6921 GB/T16674.59 HEX HLANG BOLT M14 1.5 35 35k 8.8 مطلي بالزنك ≥8μm 72H 8800 1200
DIN 6921 GB/T16674.60 HEX FLANG BOLT M14 1.5 40-12.9 35Crmo 12.9 فوسفات 4،205 400
DIN 6921 GB/T16674.61 HEX FLANG BOLT M14 1.5 45-10.9 40CR 10.9 فوسفات 6000 400
DIN 6921 GB/T16674.62 HEX FLANG BOLT M14 1.5 45-12.9 35Crmo 12.9 فوسفات 16200 400
DIN 6921 GB/T16674.63 HEX FLAGE BOLT M14 1.5 85-12.9 35Crmo 12.9 فوسفات 11340 200
DIN 6921 GB/T16674.64 HEX FLAGE BOLT M16 1.5 100-10.9 40CR 10.9 فوسفات 4500 100
DIN 6921 GB/T16674.65 HEX FLANG BOLT M16 1.5 130-10.9 40CR 10.9 Dacromet ≥8μm 480H 119 120
DIN 6921 GB/T16674.66 HEX FLAGE BOLT M16 1.5 35-12.9 35Crmo 12.9 فوسفات 100 300
DIN 6921 GB/T16674.67 HEX FLAGE BOLT M12 1.25 40-10.9 40CR 10.9 كرومات ثلاثية التكافؤ 3،298 800
DIN 6921 GB/T16674.68 HEX FLANGE BOLT M14*120-10.9 40CR 10.9 مطلي بالزنك ≥8μm 72H 1،080 125
DIN 6921 GB/T16674.69 HEX FLANGE BOLT M14*190-10.9 40CR 10.9 مطلي بالزنك
DIN 6921 GB/T16674.70 HEX FLANG BOLT M14*35 35k 8.8 Dacromet ≥8μm 480H 400 400
DIN 6921 GB/T16674.71 HEX FLAGE BOLT M14*40 35k 8.8 مطلي بالزنك ≥8μm 72H 50 300
DIN 6921 GB/T16674.72 HEX FLAGE BOLT M16*70-10.9 40CR 10.9 Dacromet ≥8μm 480H 3،240 150
