فهم GB/T 5785 Hexagon Head Full Thread Fine Pitch Bolts (الصفوف A & B) وما يعادلها العالمي لموثونة السيارات

في البيئة الصعبة لهندسة السيارات ، حيث يعد الاهتزاز والتجميع الدقيق اعتبارات ثابتة ، فإن اختيار السحابة الصحيح أمر بالغ الأهمية. مسدس رأس الخيط الكامل مع مؤشر ترابط ناعم ، موحدة في الصين كما GB/T 5785 - 2016 بالنسبة لصفوف المنتج A و B ، يعد مكونًا رئيسيًا في التطبيقات التي تتطلب أداءً عالياً واتصالات موثوقة. بالنسبة لمصنعي السيارات والموردين العالميين ، يعد فهم تكافؤها التقني للمعايير الدولية أمرًا حيويًا لتحسين استراتيجيات المصادر وضمان مرونة سلسلة التوريد.

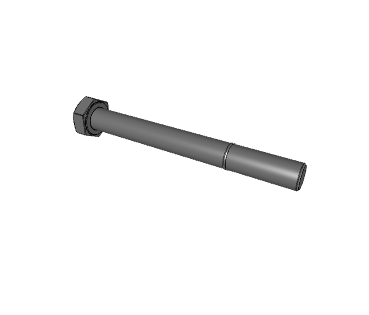

ما هو الترباس GB/T 5785؟

يحدد GB/T 5785 مسامير رأس Hexagon التي يتم ربطها بالكامل (يتم تشغيل مؤشر الترابط إلى الرأس) ويميز مؤشر ترابط متري غرامة. يتم تصنيف هذه البراغي ضمن درجات المنتج A و B ، والتي تحدد تحمل التصنيع (الصف A له تحمل أكثر تشددًا من الصف B ، مما يجعله مناسبًا للتطبيقات الدقيقة). تشمل الميزات الرئيسية:

• رأس سداسي قياسي: مصممة لتشديد وتوضيح مع الأدوات القياسية.

• الموضوع الكامل: يوفر أقصى مشاركة في مؤشر الترابط على طول طول الترباس ، مما يوفر مرونة لطول قبضة والسماح بالاستخدام مع مكونات أو تعديلات متعددة.

• سلسلة ملعب غرامة مترية: المميزة المميزة. بالمقارنة مع المواضيع الخشنة القياسية ، تقدم مؤشرات الترابط الدقيقة:

  • مقاومة الاهتزاز المعززة: توفر زاوية اللولب الأصغر خصائص قفل ذاتية فائقة ، وهي حاسمة للحفاظ على سلامة المفاصل تحت الأحمال الديناميكية في المركبات.

  • تعديل أدق والتحكم المسبق: يسمح بتطبيق عزم الدوران أكثر دقة والتحكم في قوة التثبيت ، وهو أمر ضروري لتجميعات السيارات الحساسة أو الحرجة.

• صفات المنتج A و B: حدد دقة الأبعاد وانحرافات النماذج ، مما يتيح الاختيار بناءً على مستوى الدقة المطلوب لتطبيق السيارات المحدد.

هذه الميزات تجعل البراغي GB/T 5785 مثالية لتجميعات السيارات حيث يكون الاهتزاز سائدًا ، وقد تكون المساحة محدودة ، ويتم التحكم في التثبيت الموثوق.

التكافؤ التقني العالمي: محاذاة GB/T 5785 مع ISO و DIN و EN و JIS

تتمثل ميزة كبيرة في GB/T 5785 لصناعة السيارات وهي درجة عالية من التوافق الفني مع العديد من المعايير الدولية الرئيسية. بناءً على بيانات المرجع المتقاطع المقدمة:

• ISO 8765: 2022 (دولي): GB/T 5785 - 2016 يعتبر مقابل إلى ISO 8765: 2022. يعني التعيين "المكافئ" أن البراغي المصنعة إلى أي من المعيارين مصممة لتكون قابلة للتبديل في الشكل والملاءمة والوظيفة ، وتلبية متطلبات الممتلكات الميكانيكية المماثلة والميكانيكية الرئيسية لفئة قوة معينة (على سبيل المثال ، 8.8 ، 10.9 ، 12.9).

• en ISO 8765: 2022 (أوروبي): GB/T 5785 مدرج أيضًا مقابل إلى en iso 8765: 2022. يتم تنسيق هذا المعيار الأوروبي مع إصدار ISO ، مما يعزز قابلية التبادل العالمية.

• DIN EN ISO 8765: 2022 (الألمانية/الأوروبية): يعتبر GB/T 5785 مقابل إلى DIN EN ISO 8765: 2022. معايير DIN en ISO هي المعايير الأوروبية المنسقة مع ISO ، مما يؤكد توافقًا تقنيًا واسعًا. يشير إصدار 2022 عبر ISO و EN إلى محاذاة حديثة.

• JIS B 1181-2014 (اليابانية): يتم سرد GB/T 5785 كـ مرجع إلى JIS B 1181-2014. تشير حالة "المرجع" إلى التشابه ولكن لا تضمن قابلية التبادل المباشر دون التحقق الدقيق للأبعاد المحددة أو التحمل أو الدرجات المادية أو طرق الاختبار ، حيث قد توجد اختلافات.

• ANSI/ASME (الولايات المتحدة الأمريكية): معايير ANSI/ASME لا المدرجة إما مكافئة أو مرجعية. هذا أمر نموذجي لأن المعايير الأمريكية غالبًا ما تحدد السحابات سلسلة بوصة ، أو حتى بالنسبة إلى السحابات المتري ، أو اختلافات فنية محددة في أبعاد الخيوط ، أو أنظمة الدرجات المادية (SAE/ASTM مقابل فئات الممتلكات ISO/EN/GB) يمكن أن تمنع التبادل المباشر دون موافقة هندسية محددة.

لماذا يعد هذا التكافؤ التقني أمرًا بالغ الأهمية لمصادر السيارات وإبداءها:

بالنسبة لقطاع السيارات ، حيث تكون الكفاءة والسلامة وسلاسل التوريد العالمية أمرًا بالغ الأهمية ، فإن التكافؤ التقني الموثق لـ GB/T 5785 وفقًا للمعايير الدولية الرئيسية يقدم مزايا استراتيجية مهمة:

1. استبدال موثوق: تؤكد الحالة "المكافئة" أن براغي GB/T 5785 ، وخاصة في درجات المنتج A و B ، يمكنها استبدال البراغي من الناحية الفنية المصنوعة إلى ISO 8765 و EN ISO 8765 و DIN EN ISO 8765 في العديد من تطبيقات السيارات. وذلك لأن ميزاتها التقنية المهمة - لا سيما خيط الملعب الدقيق المتري ، تصميم الخيط الكامل ، التحمل الأبعاد ، والخصائص الميكانيكية المقابلة على الأرجح لفئات القوة المتطابقة - يتم تنسيقها عبر هذه المعايير.

2. تعزيز المرونة في المصادر: يمكن لمصنعي السيارات ومورديهم في المستوى أن يحصلوا على ثقة هذه البراغي الدقيقة الناجمة من مجموعة عالمية أوسع من الشركات المصنعة التي تلتزم بأي من هذه المعايير المكافئة. هذا يساهم بشكل مباشر في زيادة مرونة سلسلة التوريد ويقلل من الاعتماد على المناطق الفردية أو الموردين.

3. التكلفة والتوافر الأمثل: يمكن أن يؤدي الوصول إلى قاعدة توريد أوسع ، وخاصة من مناطق التصنيع عالية السعة مثل الصين (حيث تعتبر GB/T هي المعيار الوطني) ، إلى أسعار أكثر تنافسية وتحسين توافر المواد وأوقات الرصاص.

4. أداء ثابت: يضمن استخدام البراغي المصنعة وفقًا للمعايير المكافئة شكلًا ثابتًا وتناسبًا ووظيفته في مجموعات السيارات ، والحفاظ على مقاومة الاهتزاز المطلوبة ودقة التحميل المسبقة لأداء السيارة وسلامتها.

تطبيقات السيارات المحددة للبراغي GB/T 5785:

GB/T 5785 Hexagon Head Full Thread Pitch Fine Pitch (الصفوف A & B) ضرورية في تطبيقات السيارات بما في ذلك:

• مكونات المحرك: تأمين الأجزاء التي يكون فيها الاهتزاز مكثف ودقيق التحميل المسبق (على سبيل المثال ، بعض المرفقات المتعددة ، حوامل المستشعر).

• تجمعات الإرسال: التثبيت مكونات حيث تكون مقاومة الاهتزاز والتعديل الدقيق مطلوبة.

• آليات التوجيه: توصيلات حيث يكون التثبيت الموثوق بالاهتزاز أمرًا بالغ الأهمية للسلامة والتحكم الدقيق.

• أنظمة الكبح: إرفاق مكونات معينة حيث يكون عزم الدوران الخاضع للرقابة ومقاومة تخفيف أمرًا حيويًا.

• حوامل إلكترونية حساسة: تأمين وحدات التحكم الإلكترونية (ECUS) أو أجهزة استشعار حيث تكون قوة التثبيت الدقيقة والمتسقة ضرورية لمنع التلف أو المشكلات الوظيفية.

• أي تطبيق يتطلب التحميل المسبق الدقيق: يتيح الملعب الدقيق تعديلًا أدقًا من عزم الدوران.

• التطبيقات ذات طول قبضة محدودة: يضمن تصميم الخيط الكامل المشاركة حتى مع مواد رقيقة.

اعتبارات قابلية الاستبدال لمحترفي السيارات:

في حين أن التكافؤ قوي ، فإن عملية صنع القرار المستنيرة هي المفتاح عند التفكير في استبدال الترباس من معيار آخر مع الترباس GB/T 5785 في تطبيق السيارات:

• تطابق الخصائص الميكانيكية: تأكد دائمًا من أن فئة الممتلكات (على سبيل المثال ، 8.8 ، 10.9 ، 12.9) من الترباس GB/T 5785 يتطابق مع قوة الشد المطلوبة وقوة العائد للتطبيق ، وترتبط بالمعايير الدولية التي يتم استبدالها.

• تحقق من أبعاد محددة: تحقق من الأبعاد الحرجة ، خاصة بالنسبة لتطبيقات الدرجة A من الدرجة A التي تتطلب دقة أعلى ، مقابل الرسومات الهندسية أو المعيار الأصلي لضمان الملاءمة والوظيفة المناسبة.

• النظر في الانتهاء من السطح: تأكد من الانتهاء من السطح (على سبيل المثال ، طلاء الزنك ، الدكوم ، أكسيد الأسود) يوفر مقاومة تآكل كافية ومتوافقة مع بيئة السيارات.

• استشر الهندسة: بالنسبة للتطبيقات أو البدائل الحرجة التي تتضمن معايير "مرجعية" (مثل JIS B 1181 ، حيث قد توجد الاختلافات) أو معايير خارج التكافؤ الأساسي (مثل ANSI/ASME) ، استشر دائمًا مهندسي السيارات المؤهلين وإجراء الاختبارات والتحقق اللازمة.
