فهم GB/T 5786 Hexagon Head Full Thread Boots Fine Pitch ومكافئاتها العالمية | السحابات عالية الجودة مخصصة

الدقة والموثوقية غير قابلة للتفاوض في تثبيت السيارات. من بين العديد من الأنواع من البراغي المستخدمة ، يرتفع رأس الخيط الكامل لرأس سداسي مع خيط ناعم ، موحد في الصين كـ GB/T 5786 - 2016 ، أمر بالغ الأهمية للتطبيقات التي تتطلب تعديلًا دقيقًا ومقاومة الاهتزاز. بالنسبة لمصنعي السيارات والموردين العالميين ، فإن فهم علاقتها بالمعايير الدولية مثل ISO و DIN و EN و JIS أمر حيوي للمصادر الفعالة والتكامل السلس.

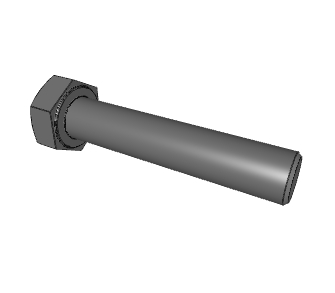

ما هو الترباس GB/T 5786؟

GB/T 5786 يحدد مسامير رأس Hexagon التي تتميز بخيط كامل (يعمل مؤشر الترابط بالقرب من الرأس) وخيط ملعب غرامة متري. تشمل الميزات الرئيسية:

• رأس سداسي قياسي: يسهل سهولة تشديد وتخفيف باستخدام أدوات مشتركة.

• الموضوع الكامل: يوفر أقصى مشاركة في مؤشر الترابط ، مما يتيح المرونة في طول قبضة واستخدامها مع مكونات متعددة أو تعديلات على طول الترباس.

• سلسلة ملعب غرامة مترية: هذه ميزة مميزة. بالمقارنة مع المواضيع الخشنة ، تحتوي مؤشرات الترابط الدقيقة على المزيد من المواضيع لكل وحدة طول. هذا يوفر:

  • زيادة مقاومة الاهتزاز: توفر زاوية اللولب الأصغر خصائص أفضل للذات ، وهي حاسمة في بيئات السيارات الديناميكية.

  • تعديل أدق: يسمح بالتحكم الأكثر دقة في قوة التثبيت (التحميل المسبق) أثناء التشديد ، وهو مهم للتجمعات الحساسة.

هذه الخصائص تجعل البراغي GB/T 5786 ضرورية لتطبيقات السيارات التي قد تكون فيها المساحة ضيقة ، والاهتزاز موجود ، ويحتاج إلى التثبيت الدقيق والآمن.

فك تشفير المعادلات العالمية: GB/T 5786 مقابل ISO و DIN و EN و JIS

بالنسبة لمحترفي السيارات الذين يعانون من تحديد العالمي ، فإن فهم المعايير الدولية التي تتوافق مع GB/T 5786 هي المفتاح. بناءً على بيانات المرجع المتبادل القياسي:

• ISO 8765: 2022 (دولي): GB/T 5786 - 2016 يعتبر مقابل إلى ISO 8765: 2022. يدل تسمية "مكافئة" إلى أن البراغي المصنعة إلى أي من المعيارين تهدف إلى التبادل في شكل وملاءمة ووظيفة ، تلبية متطلبات خاصية أبعاد وميكانيكية مماثلة.

• en ISO 8765: 2022 (أوروبي): GB/T 5786 مدرج أيضًا مقابل إلى en iso 8765: 2022. يتم تنسيق هذا المعيار الأوروبي مع إصدار ISO ، مما يعزز قابلية التبادل العالمية.

• DIN EN ISO 8676: 2011 (الألمانية/الأوروبية): يعتبر GB/T 5786 مقابل إلى DIN EN ISO 8676: 2011. معايير DIN en ISO هي أيضًا معايير أوروبية منسقة مع ISO ، مما يؤكد توافقًا تقنيًا واسعًا.

• JIS B 1181-2014 (اليابانية): يتم سرد GB/T 5786 على أنها أ مرجع إلى JIS B 1181-2014. يعني تعيين "المرجعي" وجود تشابه ، ولكن ليس بالضرورة قابلية التبادل المباشر دون التحقق الدقيق لأبعاد محددة أو التحمل أو درجات المواد أو طرق الاختبار ، حيث قد توجد اختلافات.

• ANSI/ASME (الولايات المتحدة الأمريكية): والجدير بالذكر أن معايير ANSI/ASME لا المدرجة إما مكافئة أو مرجعية. يعد هذا أمرًا شائعًا لأن المعايير الأمريكية تحدد غالبًا مثبتات سلسلة بوصة ، أو حتى بالنسبة إلى السحابات المتري ، قد تختلف الأبعاد المحددة ، ومواصفات الخيوط (على سبيل المثال ، مؤشر الترابط غير الدقيق مقابل درجة المترجمة) ، أو أنظمة الدرجات المادية (SAE/ASTM مقابل ISO/EN) بشكل كبير ، مما يجعل الاستبدال المباشر غير محدد دون موافقة هندسة محددة.

لماذا يهم التكافؤ في مصادر السيارات وإتبادتها:

بالنسبة لصناعة السيارات ، حيث تكون المنصات العالمية وسلاسل التوريد المتنوعة شائعة ، فإن الدرجة العالية من التكافؤ في GB/T 5786 توفر فوائد كبيرة للمصادر والاستبدال:

1. استبدال سلس: تعني الحالة "المكافئة" لـ ISO 8765 و EN ISO 8765 و DIN EN ISO 8676 أن البراغي GB/T 5786 يمكنها استبدال البراغي من الناحية الفنية بهذه المعايير الدولية الرئيسية في معظم تطبيقات السيارات. وذلك لأن ميزاتها التقنية المهمة (ملعب الخيط ، وتصميم الخيط الكامل ، والخصائص الميكانيكية المقابلة على الأرجح لفئة قوة معينة ، والأبعاد الرئيسية) يتم تنسيقها.

2. تعزيز مرونة سلسلة التوريد: يمكن لمصنعي السيارات ومورديهم في المستوى أن يحصلوا على هذه البراغي الدقيقة الناجمة من مجموعة أوسع من الشركات المصنعة على مستوى العالم الذين يلتزمون بأي من هذه المعايير المكافئة ، مما يحسن مرونة سلسلة التوريد وتقليل الاعتماد على المناطق الفردية أو الموردين.

3. التكلفة والتوافر الأمثل: يمكن أن يؤدي الوصول إلى قاعدة توريد أوسع ، وخاصة من مناطق التصنيع التنافسية ، إلى تسعير أفضل وتحسين أوقات الرصاص.

4. أداء ثابت: يضمن استخدام البراغي المصنعة وفقًا للمعايير المكافئة شكلًا ثابتًا وتناسب ووظيفة في مجموعات السيارات ، والحفاظ على مقاومة الاهتزاز المطلوبة ودقة التحميل المسبق.

تطبيقات السيارات المحددة:

GB/T 5786 Hexagon Head Full Thread Plage Pitch هي حاسمة في تطبيقات السيارات حيث:

• المناطق المعرضة للاهتزاز: مثل مكونات المحرك ، وروابط الإرسال ، أو آليات التوجيه ، أو حوامل نظام العادم ، حيث تقاوم خيوط الملعب الدقيقة تخفيفًا.

• التحكم الدقيق المسبق: مطلوب للمكونات الإلكترونية الحساسة تصاعد أو بعض المفاصل الهيكلية حيث تكون قوة التثبيت محددة أمرًا حيويًا.

• التعديلات أو المكونات المتعددة: يكون تصميم الخيط الكامل مفيدًا عندما تحتاج المكونات إلى تعديلها على طول البراغي أو عند استخدام غسالات/فواصل متعددة.

• أطوال قبضة محدودة: الخيط الكامل يسمح للمشاركة حتى مع الحد الأدنى من سمك المواد.

اعتبارات قابلية الاستبدال:

في حين أن GB/T 5786 يعادل ISO 8765 و EN ISO 8765 و DIN EN ISO 8676 ، دائمًا:

• تأكيد الخصائص الميكانيكية: تأكد من أن فئة الممتلكات (على سبيل المثال ، 8.8 ، 10.9) من الترباس GB/T يطابق القوة المطلوبة للتطبيق ، والتي تتوافق مع المعيار الدولي الذي يتم استبداله.

• تحقق من أبعاد محددة: تحقق من الأبعاد الحرجة مقابل الرسومات الهندسية أو المعيار الأصلي ، وخاصة للتطبيقات الحرجة أو الضيقة.

• النظر في الانتهاء من السطح: تأكد من أن الانتهاء من السطح يوفر مقاومة تآكل كافية لبيئة السيارات.

• استشر الهندسة: بالنسبة للتطبيقات أو البدائل الحرجة التي تتضمن معايير "مرجعية" (مثل JIS) أو العائلات القياسية المختلفة (مثل محاولة استبدال سلسلة ANSI/ASME بوصة) ، استشر دائمًا مهندسي السيارات المؤهلين وإجراء الاختبارات اللازمة.
